將一份承載著設計意圖的二維或三維圖紙，精準無誤地轉化為具有特定功能和公差要求的物理實體，是精密制造的核心任務。在這一轉化過程中，CNC（計算機數控）加工技術扮演著至關重要的角色。然而，對于許多設計者與采購方而言，CNC加工車間內部的運作流程往往是一個“黑箱”。

對該流程的認知缺失，易導致設計與制造的脫節，進而引發可制造性差、成本失控、周期延長等一系列問題。一個成功的項目，不僅源于卓越的設計，更依賴于一個嚴謹、穩定且透明的制造流程。

本文旨在從一家精密零件加工廠的專業視角，系統性地揭示CNC機加工從接收訂單到最終產品交付的全過程。我們將把整個流程分解為七個關鍵步驟，詳細闡述每個環節的核心任務、技術要點與質量控制，為相關領域的工程師、項目管理者及采購專家提供一份清晰、權威的流程指南。

問：精密零件CNC加工的核心流程包含哪些步驟？

答：一個完整的精密零件CNC加工流程，可被系統地劃分為七個核心步驟：1.技術評審與DFM分析；2.CAM編程與仿真；3.機床設置與工件裝夾；4.執行數控加工；5.在制與完工檢驗；6.后處理與表面精飾；7.清洗、包裝與交付。這是一個從數字到物理、并貫穿全程質量控制的閉環過程。

問：在客戶提交圖紙后，CNC加工廠的第一步工作是什么？

答：在收到客戶圖紙后，CNC加工廠的首要且至關重要的一步并非直接編程，而是進行技術評審與可制造性設計（DFM）分析。由經驗豐富的工藝工程師團隊審查圖紙的公差、結構、材料等，評估其加工可行性，并主動識別可能導致成本增加或質量風險的設計特征，提前與客戶溝通優化方案。

## CNC加工流程概覽：一個系統化的價值創造過程

精密零件的CNC加工是一個高度程序化的過程，它將設計信息流、材料實體流和質量控制流有機地結合在一起。每一個環節都承前啟后，其輸出質量直接決定了下一環節的效率和最終產品的合格率。理解這一流程，是實現高效、高質、低成本制造的基礎。

配圖提示詞：一張簡潔的流程圖，用箭頭連接七個方塊，分別標注“技術評審 (DFM)”、“CAM編程”、“機床設置”、“數控加工”、“質量檢驗”、“后處理”和“交付”，展現CNC加工的完整生命周期。

## 階段一 & 二：從設計藍圖到數字指令的轉化

這是連接設計端與制造端的關鍵橋梁，其核心任務是將抽象的設計語言，翻譯成CNC機床能夠識別并執行的精確代碼。

### 步驟一：技術評審與可制造性分析 (DFM)

此階段是成本控制與風險規避的源頭。我們的工程師團隊會：

• 審查圖紙完整性：檢查所有尺寸、公差、材料牌號、熱處理及表面處理要求是否明確無誤。

• 評估加工可行性：分析零件結構，如深孔、薄壁、內尖角等，判斷現有設備和工藝能否滿足要求。

• 提出優化建議：主動識別并提出可以簡化加工、降低成本的設計優化建議，例如將難以加工的內直角改為圓角。

•

### 步驟二：CAM編程與刀路仿真

在確認工藝方案后，CAM (計算機輔助制造) 工程師開始工作：

• 創建加工模型：基于客戶的3D模型，建立包含毛坯余量的加工模型。

• 制定加工策略：確定加工工序的先后順序（如先粗加工后精加工）、選擇合適的刀具、設定切削速度、進給率和切削深度等參數。

• 生成刀具路徑 (G代碼)：利用CAM軟件生成CNC機床可執行的G代碼程序。

• 進行虛擬仿真：在軟件中對整個加工過程進行仿真，檢查是否存在刀具與工件或夾具的干涉、碰撞，確保程序萬無一失。

## 階段三 & 四：從物理準備到材料切削的實現

這是將數字程序物化為實際動作的核心制造環節。

### 步驟三：機床設置與工件裝夾

操作員根據工藝文件進行生產準備：

• 準備刀具與量具：領取并測量所有需要的刀具，確保其尺寸精度；校準卡尺、千分尺、高度儀等檢測工具。

• 安裝夾具與工件：在機床工作臺上安裝專用或通用夾具，并精確地將材料毛坯裝夾固定（即“裝夾”），確保其在加工過程中穩固不動。

• 建立工件坐標系：通過尋邊器、對刀儀等工具，精確設定機床的加工原點（即“對刀”），使程序坐標系與實際工件位置完全匹配。

### 步驟四：執行CNC機加工作業

一切準備就緒后，開始執行加工：

• 程序傳輸與首件試切：將G代碼程序傳入機床控制器，并以較低的速度進行首件試切，密切監控加工狀態。

• 首件檢驗 (FAI)：首件加工完成后，立即進行嚴格的尺寸和形位公差全面檢驗。只有在首件完全合格后，才會開始批量生產。

• 批量加工與在制檢驗 (IPQC)：在批量加工過程中，操作員和質檢員會按照一定頻率進行抽檢，確保加工過程的穩定性和尺寸的一致性。

## 階段五至七：從精密檢驗到最終產品的交付

這是確保產品最終符合客戶要求的收尾與保障環節。

### 步驟五：質量控制與最終檢驗 (FQC)

所有零件加工完成后，將送至質檢部門：

• 全面清潔：去除零件表面的切屑和冷卻液。

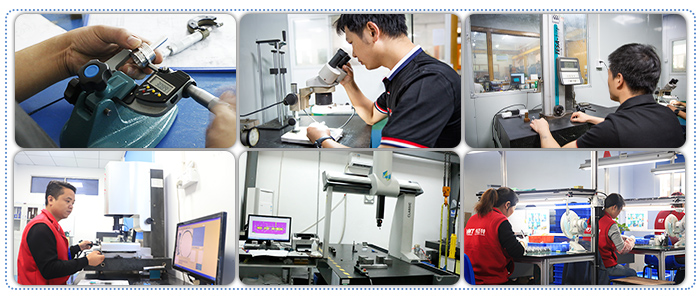

• 最終檢驗：使用三坐標測量機 (CMM)、影像儀、輪廓儀等高精度設備，對圖紙要求的關鍵尺寸和形位公差進行100%或抽樣檢驗，并出具檢驗報告。

### 步驟六：后處理與表面精加工

根據圖紙要求，對合格零件進行后續處理：

• 去毛刺：去除加工邊緣產生的微小毛刺，確保零件光滑安全。

• 熱處理：如淬火、退火、調質等，以改變零件的硬度和機械性能。

• 表面處理：如陽極氧化、電鍍、噴砂、噴漆、鈍化等，以提升耐腐蝕性、耐磨性或?qū)崿F(xiàn)特定外觀。

### 步驟七：清洗、包裝與交付

• 最終清洗：對經過后處理的零件進行徹底清洗，確保無任何殘留物。

• 防護包裝：采用防銹油、珍珠棉、定制托盤等方式，對精密零件進行妥善包裝，防止在運輸過程中發生磕碰或銹蝕。

• 物流交付：連同所有必要文件（如材質證明、檢驗報告），按時交付給客戶。

精密零件CNC加工流程核心控制點

## 常見問題 (FAQ)

Q1: DFM分析為什么對整個零件加工流程如此重要？A1: DFM（可制造性設計）分析是連接設計與制造的橋梁，其重要性體現在：首先，它能在生產開始前識別并規避潛在的制造難題，從源頭上預防缺陷產生；其次，通過優化設計細節，能顯著簡化加工工序，縮短生產周期并降低制造成本；最后，它促進了設計者與制造者之間的有效溝通，確保最終產品能最大程度地兼顧功能實現與經濟效益。

Q2: “三軸”、“四軸”、“五軸”CNC加工在流程上有什么本質不同？A2: 流程的核心步驟是相同的，本質不同在于步驟三（裝夾）和步驟四（加工）的復雜性與效率。三軸加工只能在一次裝夾中加工一個面，加工復雜零件需要多次翻轉和重新裝夾，累積誤差大。四軸/五軸機床能通過旋轉或擺動工作臺/主軸，在一次裝夾中完成對零件多個面的加工，顯著減少了裝夾次數，提高了加工精度和效率，尤其適合加工具有復雜曲面和多角度特征的零件。

Q3: 從客戶下單到收到零件，一個典型的CNC加工周期是多久？A3: 周期（Lead Time）受多個因素影響，無法一概而論。主要包括：零件的復雜度（決定了編程和加工時間）、材料（常規材料備有庫存，特殊材料需采購）、數量（樣品制作快，大批量生產需排期）、后處理要求（復雜的表面處理會顯著延長周期）。一般而言，對于簡單、小批量的零件，周期可能在3-7個工作日；而對于復雜、大批量或有特殊后處理的訂單，周期可能需要數周時間。一個專業的工廠會給出清晰的、分階段的時間預估。

## 結論：嚴謹?shù)牧鞒淌蔷芷焚|(zhì)的唯一保障

精密零件的CNC加工，絕非簡單的“輸入圖紙，輸出零件”的自動化過程。它是一個環環相扣、需要深厚工藝知識和嚴格質量控制的系統工程。從前期的DFM分析，到中期的精密加工，再到后期的嚴格檢驗，每一個步驟的嚴謹執行，都是最終交付高品質產品的根本保障。

選擇一個制造伙伴，不僅是選擇其設備能力，更是選擇其流程管理能力和質量文化。一個清晰、可靠、可追溯的加工流程，是您項目成功的基石。

為確保您的精密零件在每一個制造環節都得到最專業的對待，我們邀請您提交項目圖紙以獲取一份流程導向的報價。我們的團隊將為您提供一份詳盡的制造方案，讓您對零件的誕生過程了然于胸。

在您看來，CNC加工流程中的哪個環節最容易被忽視，卻又至關重要？歡迎在評論區分享您的觀點。
