定制鋁cnc加工零件氧化后鹽霧測試影響因素
我們生產(chǎn)軍工零部件，需要零件重量輕，采用了鋁材料。因?yàn)樵趹敉馐褂茫ㄖ其X加工零件表面很容易氧化。導(dǎo)致定制鋁 cnc加工零件性能存在隱患風(fēng)險，為解決此不良問題點(diǎn)。我們進(jìn)行了反復(fù)試驗(yàn)?？偨Y(jié)因素有以下幾點(diǎn)：
1.切削液問題：

定制鋁cnc加工零件材料加工過程中，因?yàn)榍邢饕褐泻衅渌瘜W(xué)成分導(dǎo)致定制鋁加工零件表面腐蝕，氧化后產(chǎn)生沙孔，使用霧化測試效果達(dá)不到24小時，引發(fā)定制鋁加工零件周圍沙孔即產(chǎn)生發(fā)黑。

2.氧化膜的厚度問題：

氧化定制鋁加工零件時氧化膜厚度是關(guān)鍵，我們試驗(yàn)了氧化膜厚在5uM的，鹽霧在24小時左右產(chǎn)生發(fā)黑，氧化膜厚在7um的定制鋁加工零件鹽霧測試在36小時左右出現(xiàn)發(fā)黑不良。

3.氧化后的封閉處理問題

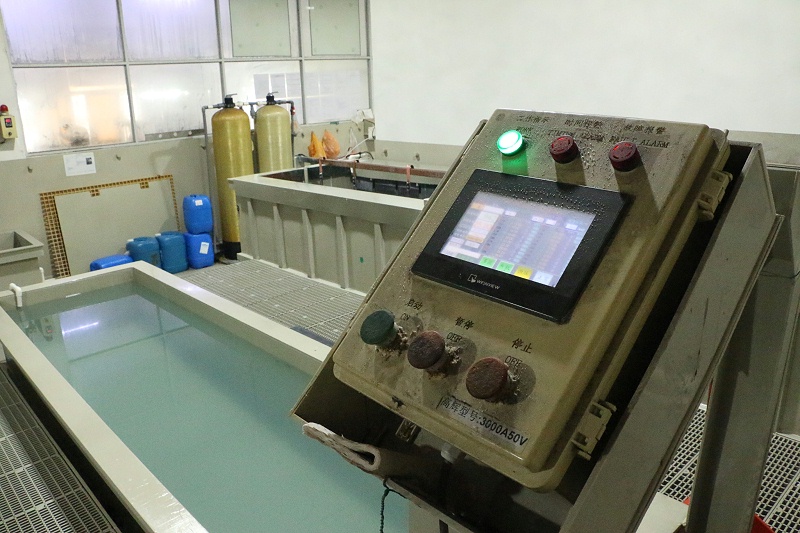

即使氧化膜厚出現(xiàn)8uM.但定制鋁加工零件氧化后封閉處理也是很關(guān)鍵的，我們采用了65℃以上高溫封閉，時間在25分鐘以上.
其定制鋁加工零件測試結(jié)果鹽霧可以在96小時以上。
基于以上的試驗(yàn)，解決了定制鋁 cnc加工零件的痛點(diǎn)，我們非常的有成就感，以上分享避免大家再走彎路！
